SiP封装工艺10—Singulation
[打印本页]
作者:
admin
时间:
2019-9-27 15:51
标题:
SiP封装工艺10—Singulation
; ~6 ?5 V! S. e7 H# m3 j8 S
========内含视频，建议WiFi环境下观看========
/ j5 {3 x, b$ l9 o/ f* O8 L
Singulation (切单)
; @/ C+ `3 _" G" n
! ~. y- a9 m T2 U( _8 M0 ^
本工序主要目的是将置球完毕整条(Strip)的产品，分割成单独的正式的BGA产品。主要有三种方式：
剪(Punch)，切(Saw)，铣(Rout)
，如下图所示。
1 z2 J& A; _5 ] N) r) n# K3 ~
Punch：
利用特定的治具，在冲床上把BGA封装一个一个的剪切下来；
5 B' }/ N6 U7 q$ I/ @
Saw：
把Strip贴在Tape上(防止切割后封装散落)，利用真空牢牢吸附在切割机的切割平台上，切割刀片高速旋转，并按照程序的设定沿着封装BGA封装边缘移动，将Strip上的BGA单独切割开来。
/ r5 g8 q& X3 M3 b
Rout：
Strip固定在铣床上，铣刀高速旋转并围绕Strip上BGA封装的边缘移动，利用铣刀的切割作用，将每一个BGA封装单独铣切下来。
7 h& P: `& Q) _# {" [6 o
6 }4 @: h; Z3 H. P0 E
[url=]
[/url]
Strip切单的三种方式
2 g9 n Q" R/ y" H% q" \
Punch的视频在前面章节已有，下面是Strip切割的视频，仅供参考。
4 S' b$ T' ~9 v$ l0 ]" ~
, K1 a" Q7 ]% K- w e; h8 [: O
7 R+ J; e6 T3 O6 A o

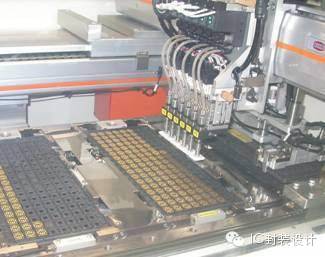

切单后的封装，被从tape上取下，并整齐的放入Tray盘，如下图所示。
+ L, k! i' o# v- d$ t5 a, I
[url=]
, A. l# q8 B& k
[/url][url=]拾取设备及装[/url]
tray
1 {( v$ A" a- d6 u; G6 i2 Y+ X
Inspection(检查)
9 x) h, m4 K5 p9 ]" w! ^% O
" H! l! W7 t- M
主要有目检，光学检测，X-ray检测等，如下图所示。
4 A2 I8 }2 e* Z
目检：
以目视的方法检验切单后的封装的外观不良，例如印字缺陷、塑封缺陷、切单缺陷等。
: {8 P) v [# m# r" A/ ?) c
光学检测：
检测封装后产品的外型是否满足规格（如翘曲度），以及焊球的质量缺陷，如少球、焊球偏移等。
, ?6 e e9 d T( o: t0 o
X-ray检测：
通过X射线透视封装内部结构，检测金线（断裂、短路等），塑封（空洞、分层等），锡球（脱焊，偏移等）。
: O1 K, a) i% k4 Y
) I5 p5 |/ E$ }( v. }& w
[url=]
. G v* ~: U8 v1 t) N
[/url][url=]光学检测设备，目检及[/url]
X-ray检测机
5 j7 s. ]1 r2 Z, ?6 A2 `9 }
7 L; Z7 Y5 n4 u8 l
下一节我们会继续SiP的工艺流程
Testing(测试）
，敬请关注。
