RF屏蔽盖的工程知识
点击标题下「射频百花潭」可快速关注！
8 m2 H' w8 h9 N/ t
7 K1 E; j9 N( }3 I# @* e
; i4 o$ d# j0 {9 ^/ X1 w, Q t. g1 b
0 N+ \+ g# l1 g0 M( _

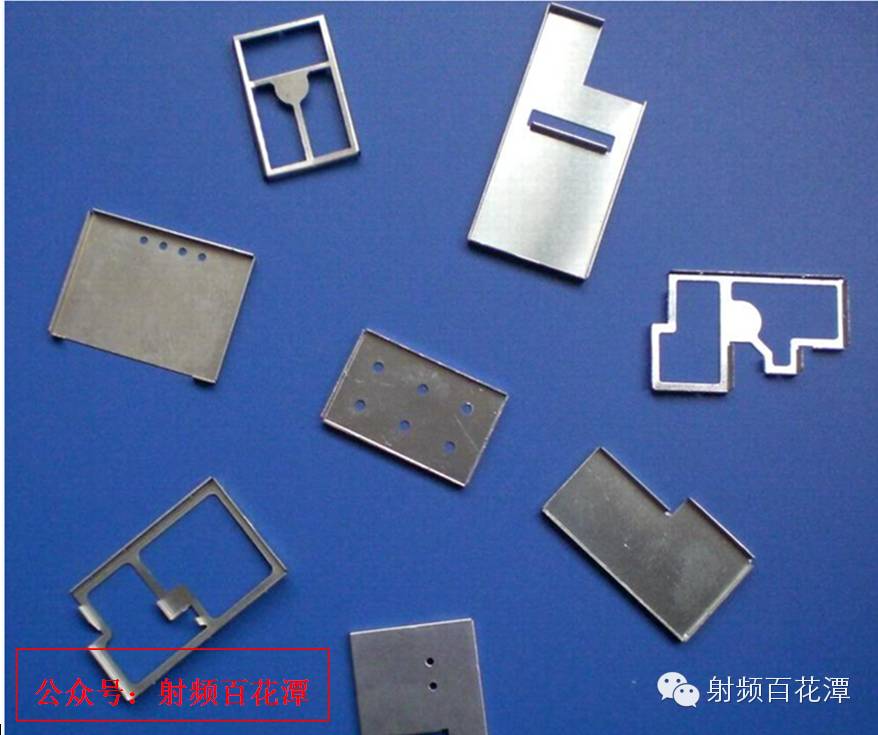

1此部件主要是防止电磁干扰（EMI）、对PCB 板上的RF元件及LCM 等起屏蔽作用。2分为固定式（用SMT 直接焊到PCB 板上）和可拆式（用结构和LCM结合或直接用shielding_cover上的突起扣在shielding_frame）。3主要靠焊点或卡扣来定位。4设计要求：
# o7 q0 v+ c5 u9 g C, w
( }# ?% D5 H+ v& r$ O
8 X5 W X+ r. o
■ Shielding_frame屏蔽框的平面度为0.13mm、足够的强度、厚度为0.2mm,高度为2mm,距PCB 板边缘为0.75mm,框架内边离外框至少0.8mm.
/ r; ]1 m J) ~6 m2 q7 W9 y
( g0 F5 Q' F* u, [% }( U: n
$ v9 D9 R: d, A$ ^( B; [3 @
■ Shieling_cover 屏蔽罩的厚度为0.2mm；有时为了元器件的散热和冷却，可以在cover 上加小圆孔，直径为Φ1.0～Φ1.5mm，太大会导致屏蔽效果不良。
' }3 z2 A; a( {! G# B3 A
2 F/ `2 E" C, _# F1 H
, n# ~) ^: s K% [
■ Shielding_can 屏蔽LCM:所有配合采用“0”配合,shielding_can的边与LCD 可视区的边的距离不大于1.00mm。
7 e+ v( K+ Z3 f2 |% M8 t+ z w
: `3 h0 J! m, N
, J3 d: O; G( {# j
- t9 ?3 K6 p! @! n+ c* }
7 B" J+ W, z6 D0 I$ S7 V
; |& F1 r2 G! H+ x# u2 X
5材料应用：
2 F6 T- ?% b1 i' k6 X5 `0 A9 f1 t
! k* X* o" }7 p) [. e8 |9 v2 P
7 h1 E7 j: t2 }3 R/ @4 A
屏蔽框
8 u- A2 o; d, f) \( k+ ^5 @9 R4 A
一般采用Cu-C7521-H【通用料】,Cu-C7521-OH【软料，拉深用】（镍白铜、洋白铜(Copper-Nickel-Zinc Alloy),Nickel Silver），t=0.2，0，3mm；
/ A* p, o% b) f, ]
+ s5 ?$ p2 J5 \8 J; W% |' g
% a2 M) I: y& G8 K3 o
屏蔽罩
3 x" B9 _. m4 s+ _
一般采用不锈钢SUS304R-1/2H【折弯加工】，SUS304R-1/4H【拉深用】，t=0.15，0.2mm；镀锡钢带(马口铁皮)等；
! t/ b7 Z5 f3 _$ D9 d) P' d& y
" ?+ O5 ~1 Y6 W: r) Z. e! h) w
2 D5 O6 N9 U T: M% O. m: _% Z+ Z
shielding_can
, c# B; H7 J2 B' Z
' G) v4 m0 N: w W2 O$ _
用于焊接在PCB 上的可采用洋白铜、马口铁皮，并建议采用洋白铜;
6 n7 C* ]8 x2 G/ n7 [
原因：洋白铜在焊接、散热和蒸气方面上比较好。
9 ]; T2 b/ _2 Y
屏蔽罩的扣紧凸点高度h＝0.15-0.2mm，低了会松，高了会紧。
" }6 M/ ]" g, f- s% _' G) i
3 S1 v4 d ~: P q; V
9 {. D) r( z/ ?
B1 O8 z8 T# E! {
6设计注意事项
0 ?# d! @3 o- B$ N
+ \) ?# {( K) a$ D
6 r+ F! g: H8 }. L3 p* e
问题1：放置屏蔽盖的托盘活动空间太大，贴片时容易摆动，造成吸取不到，必须是物料放在托盘中，有1.0MM左右的活动空间，太大造成物料摆动，太小取料可能取不上来。
9 b- @4 S5 _; Y4 `! H: G/ ]# K+ f
- q% P% Z+ W/ k; ^" L
" P' }+ L. t4 Q- y3 q9 x* K
问题2：屏蔽盖的取料点大小要合适，取料点尽量在物料中间，取料点的尺寸最好是Φ6.0mm，取料点越大，贴片的稳定性越高，效率也就越高。
6 n" V- v8 f# H4 ^* h; w
3 U: c" _+ W5 ~6 d2 d. v2 J
% V6 C( H6 }6 Q# \# M0 u! K% n, [
4 W) E: w' E7 K

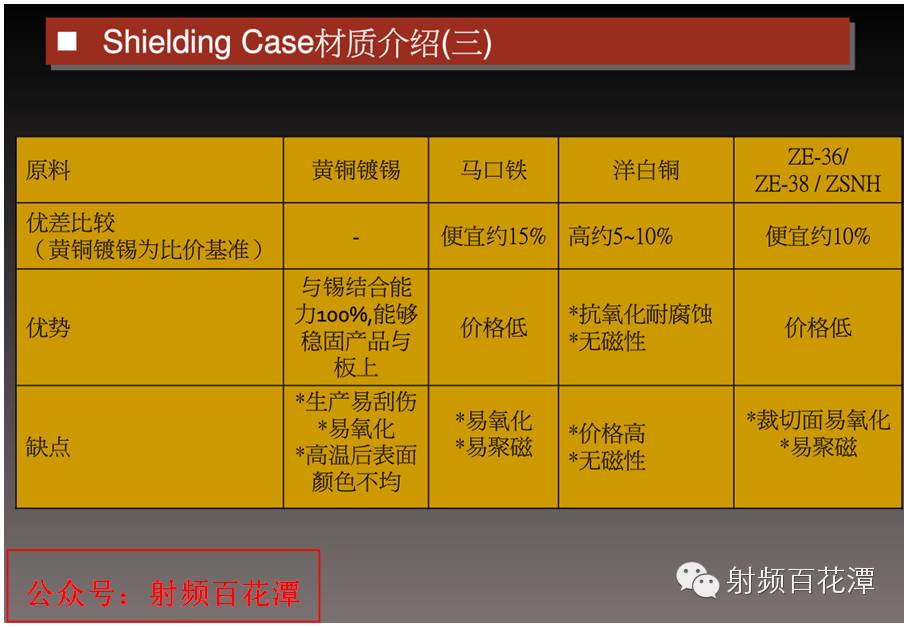

7材料介绍：
+ ?9 Y! U6 d. `3 i' H7 I! W. S
洋白铜(Copper-Nickel-Zinc Alloy).
; {3 i: D8 d! I) a) V, t# s
就是一种铜合金片：铜及其合金在工业上是一种不可或缺的材料，纯铜及含有不同金属元素的铜合金皆有其不同的特性，以配合不同的需求。铜片的用家都很注重公差极一致性，而棒材则注重圆杜、同心度及快削性，而上述材料广泛地用于电子行业，还有弹簧、马达、连接器、眼镜、探针等的制造业中，除一般的圆枝外，厂方亦可按客户的需求而供应成型枝，减少用家的加工量。
