标题: 惊呆了，ADS2016 S参数控件如此强大！
是德科技ADS2016马上就要发布了，在新的版本中， ADS 会给大家带来哪些惊喜呢？这里，射频百花潭坛主给大家首次演示S参数方面的新功能，以飨热爱学习的小伙伴们。 G2 n" B% m' T# P
% a/ c5 v7 u+ O3 @. k: m: k! [% N大家知道， ADS 的仿真器对S 参数文件的操控及支持非常友好。在以往的ADS 版本中，不同端口数的S 参数文件需要通过不同的S 参数元件导入：$ i' F8 ] N6 g1 ^7 b- p
- g% g( r" [% a$ p- M( z) v
6 j0 a4 p+ O; M0 v
' P! r* z( P+ y9 e& v: C( A
, ~+ b& G9 K z1 o) L, r

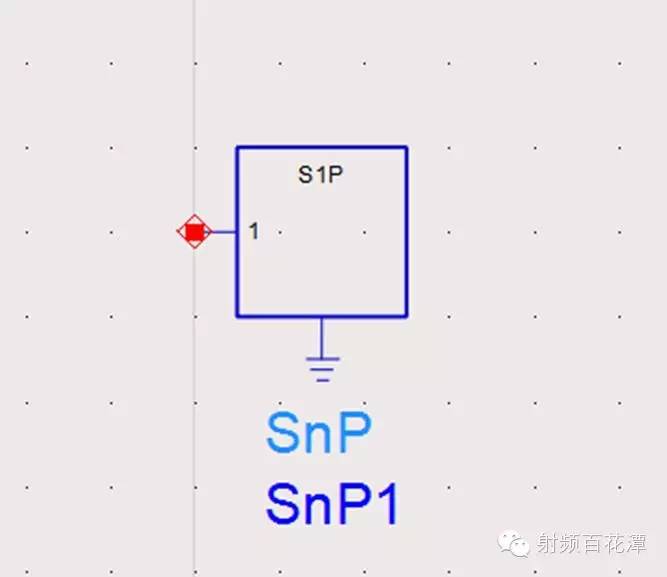

乍看起来，它的样子和原有的S1P元件很相像，也没什么特别的嘛，别着急，让我们慢慢往下看。( Z: U" w' i$ X& {3 G# z' n
2 W2 p9 b( _3 K+ m% s/ n: A" ?（1）双击打开SnP的属性窗口。/ p* {; i# s4 T, p7 C/ ^% k. s
& I: Q3 C2 r( o6 m/ [1 g
! @: Z* P8 J6 r4 G& N
# x3 c4 Z2 V! } 7 _& f. ]& [! T6 g# y( Y- C" l& B) ^
（3）在这个窗口中，我们可以在右侧需要查看的S 参数进行预览。预览的数据可以是S 参数的幅度，相位，以dB为单位的幅度等。数据可以矩形图和史密斯圆图形式显示，并可以添加marker进行数据标识。在中央的Portnames栏目中还可以对端口进行命名。& F; `! G0 p$ q( |
' l& Y3 Q# o% m4 P* Z
9 W8 |% e6 _& r( e- X, }
' a) U$ k& z% P2 q# [ # q5 Z) ~ D# H, i0 o' ~5 P
显示红色的是互易性很差的数据，黄色的数据互易性勉强可以接受，绿色的数据互易性非常好。将鼠标移动到数据上时，还可以显示互易性误差：& |5 }- B. t1 X% j8 s! u% B+ L! [
' `; ?/ b1 C8 A% y* q* a7 n" _6 {
' b: S. f% | Z4 s' D+ L( G* M
( I. d% B! ]) b/ V5 ^
; }! G4 P. Q5 E) n2 t+ u. y; q
（6）常有朋友问， ADS 是否能够从一个端口数很多的S 参数文件中选择某些特定的端口，将这些端口的S 参数单独提取为某个Touchstone文件？以前，我们需要在原理图中将其他端口接电阻，将特定端口接Term，再仿真一次S 参数，然后将仿真结果写出到Touchstone文件中。ADS 2016中实现这一功能就简单多了。在上面的窗口中，选择 File->Save Subset To …, 接下来，挑选你想保存的端口，加到右侧，点Save to File…，搞定！/ z" b9 D9 T3 D6 k6 S0 c8 I5 h8 K
) e' h9 l* p0 a4 D" F h
! D: m' p6 P1 \: }9 V: E' P
% k7 Q, P, U; ~: n! S . P L# \7 O6 j7 s
SnP会根据端口数目自动转换成相应的符号。Pin脚的间距还可以通过Pin Spacing进行调节。
6 o0 m5 o; x1 G
1 r+ p2 ~6 [) `9 m: D9 r现在，再也不用烦恼Pin脚多时连线走成麻花了：）/ W* n* K# V1 T- n' L
